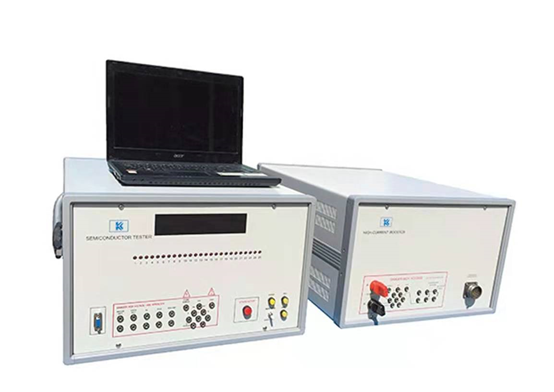

三極管測試儀半導體三極管也稱為晶體三極管，可以說它是電子電路中最重要的器件。三極管顧名思義具有三個電極。二極管是由一個PN結構成的，而三極管由兩個PN結構成，共用的一個電極成為三極管的基極（用字母b表示）。其他的兩個電極成為集電極（用字母c表示）和發射極（用字母e表示）。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。 晶體三極管的結構和類型 晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。它最主要的功能是電流放大和開關作用。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把正塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區

從三個區引出相應的電極，分別為基極b發射極e和集電極c。發射區和基區之間的PN結叫發射結，集電區和基區之間的PN結叫集電極?；鶇^(qū)很薄，而發射區較厚，雜質濃度大，PNP型三極管發射區"發射"的是空穴，其移動方向與電流方向一致，故發射極箭頭向里；NPN型三極管發射區"發射"的是自由電子，其移動方向與電流方向相反，故發射極箭頭向外。發射極箭頭向外。發射極箭頭指向也是PN結在正向電壓下的導通方向。硅晶體三極管和鍺晶體三極管都有PNP型和NPN型兩種類型。

三極管的材料 三極管的材料有鍺材料和硅材料。它們之間最大的差異就是起始電壓不一樣。鍺管PN結的導通電壓為0.2V左右，而硅管PN結的導通電壓為0.6～0.7V。在放大電路中如果用同類型的鍺管代換同類型的硅管，或用同類型的硅管代換同類型的鍺管一般是可以的，但都要在基極偏置電壓上進行必要的調整，因為它們的起始電壓不一樣。但在脈沖電路和開關電路中不同材料的三極管是否能互換必須具體分析，不能盲目代換。

三極管的封裝形式和管腳識別 常用三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律。對于小功率金屬封裝三極管，底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e b c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e b c。 目前，國內各種類型的晶體三極管有許多種，管腳的排列不盡相同，在使用中不確定管腳排列的三極管，必須進行測量確定各管腳正確的位置，或查找晶體管使用手冊，明確三極管的特性及相應的技術參數和資料。

晶體三極管的電流放大作用 晶體三極管具有電流放大作用，其實質是三極管能以基極電流微小的變化量來控制集電極電流較大的變化量。這是三極管最基本的和最重要的特性。我們將ΔIc/ΔIb的比值稱為晶體三極管的電流放大倍數，用符號“β”表示。電流放大倍數對于某一只三極管來說是一個定值，但隨著三極管工作時基極電流的變化也會有一定的改變。 晶體三極管的三種工作狀態 截止?fàn)顟B(tài)：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。 放大狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當?shù)闹禃r，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用，其電流放大倍數β＝ΔIc/ΔIb，這時三極管處放大狀態。
